如何識别PCB電路闆上的元器件種類及其符号?識别元器件的技巧和注意事項

　　一站式PCBA智造廠家今天爲大家講講如何識别PCB電路闆上的元器件種類及其符号?識别元器件的技巧和注意事項。在電子設備中，電路闆是核心組件，上面布滿了各式各樣的電子元器件。對于PCBA加工廠家的采購人員來說，能夠快速準确地識别電路闆上的元器件種類及其符号，是日常工作中的一項重要技能。本文将詳細介紹如何在PCB電路闆上識别元器件的種類及其符号，幫助大家提升專業技能和工作效率。

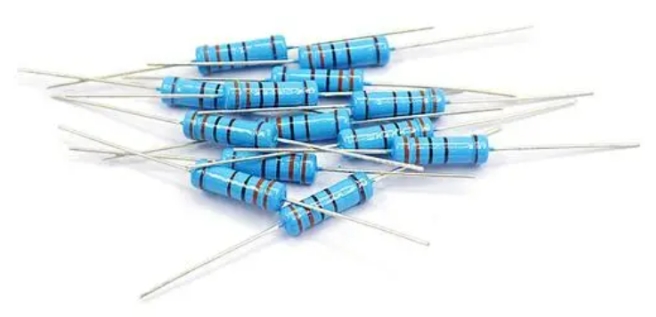

　　一、電阻器

　　電阻器是電路闆上最常見的元件之一，用于控制電路中的電流大小。電阻器在電路闆上的符号通常爲一個矩形，内部可能帶有波浪線或斜線以表示其電阻值。電阻器的種類繁多，按材料可分爲碳膜電阻、金屬膜電阻、線繞電阻等。在識别電阻器時，可以注意其外觀上的色環編碼，這是快速判斷電阻值的關鍵。

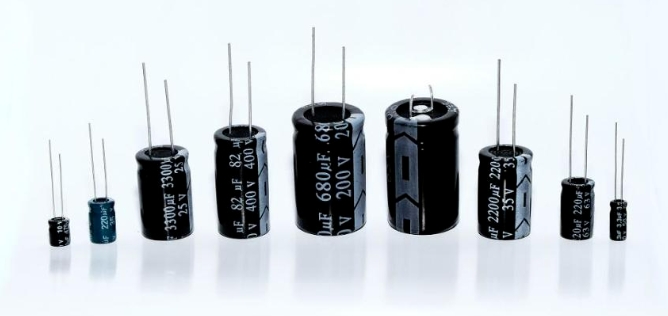

　　二、電容器

　　電容器在電路中起着儲存電能、濾波、去耦等重要作用。電容器的符号通常是由兩個平行的線段和一個彎曲的線段組成，類似于一個傾斜的“C”。電容器有多種類型，如電解電容、陶瓷電容、钽電容等。在電路闆上，電容器通常被标記爲“C”後跟一個數字，如C1、C2等。通過觀察電容器的外觀和标記，我們可以輕松識别其類型和容量。

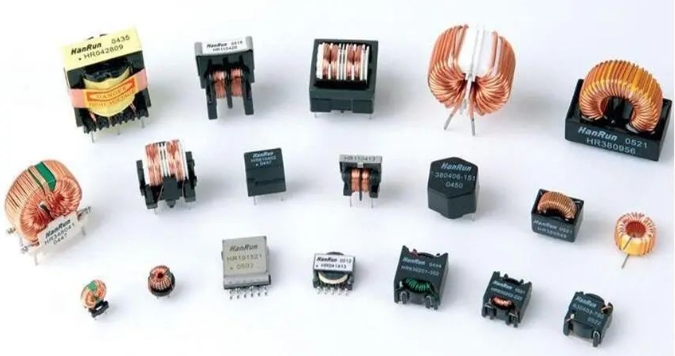

　　三、電感器

　　電感器在電路中主要用于濾波、儲能和穩流。電感器的符号通常是一個線圈的圖案。電感器按結構可分爲空心電感、鐵芯電感、鐵氧體電感等。在電路闆上，電感器通常被标記爲“L”後跟一個數字，如L1、L2等。識别電感器時，可以注意其外觀上的線圈和磁芯結構。

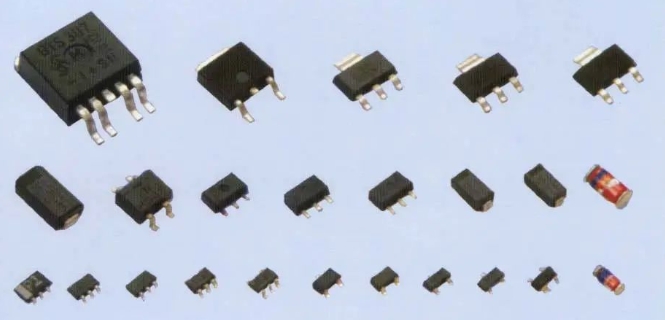

　　四、二極管與晶體管

　　二極管是一種具有單向導電性的電子器件，其符号通常由一個三角形和一條線組成，表示隻允許電流從一個方向流過。晶體管則是一種可以控制電流大小的半導體器件，通常由三個引腳組成。在電路闆上，二極管通常被标記爲“D”後跟一個數字，而晶體管則可能被标記爲“Q”後跟一個數字。這些器件在電路中起着整流、穩壓、信号放大等重要作用。

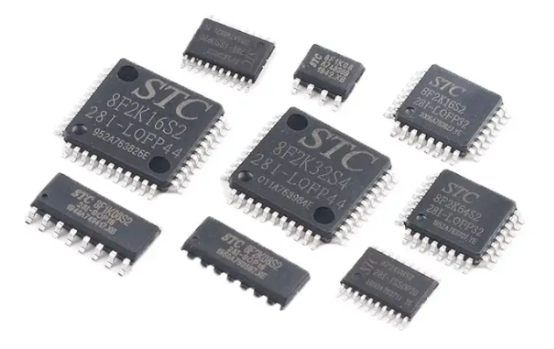

　　五、集成電路

　　集成電路(IC)是将多個電子元件集成在一塊襯底上，完成一定的電路或系統功能的微型電子部件。集成電路的符号通常是一個矩形框，内部可能包含多個引腳和功能模塊的簡化表示。在電路闆上，集成電路通常被标記爲“IC”或“U”後跟一個數字。識别集成電路時，需要注意其型号、引腳數量和功能類型。

　　六、其他元器件

　　除了上述幾種常見元器件外，電路闆上還可能存在其他類型的元器件，如晶振、繼電器、開關等。這些元器件在電路闆上都有各自的符号和标記方式。例如，晶振的符号通常由一個正弦波形狀和一個矩形框組成;繼電器的符号則可能包含一個線圈和一個觸點開關的表示。

　　識别元器件的技巧和注意事項

　　在識别電路闆上的元器件時，我們還需要注意以下幾點：

　　1. 熟悉常見元器件的符号和外觀特征：這是準确識别的基礎。

　　2. 觀察電路闆上的标記和符号：這些标記通常能提供元器件的類型、編号和值等信息。

　　3. 借助專業工具：如萬用表、示波器等，可以更準确地判斷元器件的類型和性能。

　　通過以上介紹，我們不難發現，在電路闆上識别元器件的種類及其符号需要一定的專業知識和實踐經驗。對于PCBA加工廠家的采購人員來說，掌握這些技能不僅可以提高工作效率，還能在設備維護和故障排查中發揮重要作用。希望本文能對大家在實際工作中有所幫助。

　　在實際應用中，我們還需要根據具體的電路闆設計和元器件布局進行靈活應對。有時，電路闆上的元器件可能采用非标準的符号或标記方式，這時我們需要結合電路圖、技術手冊和實際測量結果進行綜合分析。

　　此外，随着電子技術的不斷發展，新型元器件和封裝技術層出不窮。爲了保持與時俱進，我們需要不斷學習新知識，關注行業動态，以便更好地應對各種挑戰。

　　在識别電路闆上的元器件時，我們還應關注安全事項。避免在通電的情況下直接觸摸電路闆上的元器件，以免發生觸電事故。同時，使用合适的工具和儀表進行測量和檢查時，要确保操作正确、安全。
